氨氮水質在線自動監測儀技術要求

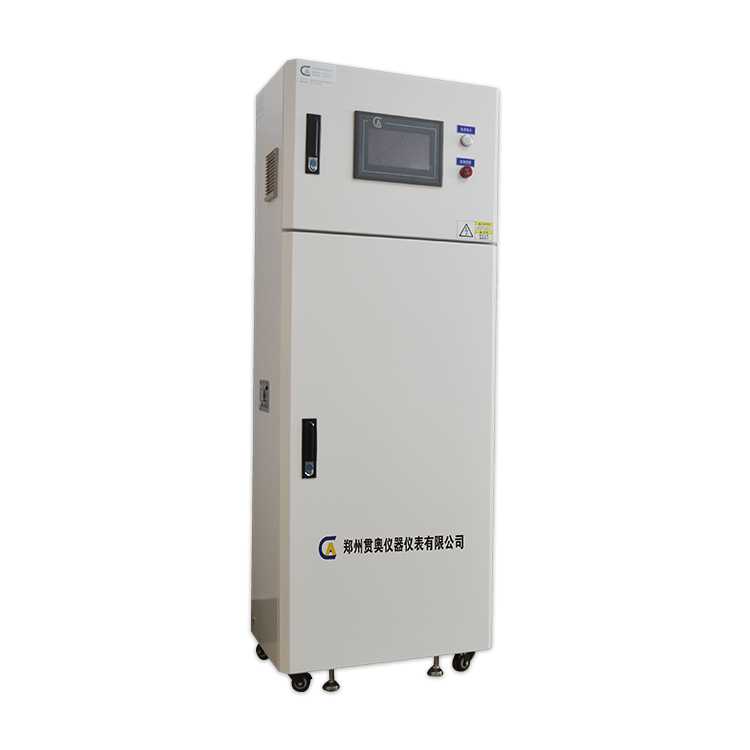

    氨氮水質在線自動監測儀是一種能夠實時的對水體氨氮的變化進行監測，而且可以通過485和232等通訊模式將所監測到的數據上傳到相關平臺上。它可以應用于飲用水、地表水、地下水、工業廢水、生活污水、養殖尾水等行業的監測需求。不過作為監測設備，最重要的就是檢測參數的準確性。而在線監測儀器的準確性主要來源于兩個方面，一方面是在線自動監測儀的自身。另一方面是日常中相關人員對設備的校準和保養工作是否到位。

    通過參考《氨氮水質在線自動監測儀技術要求及檢測方法》大家可以了解到相關的技術要求包括儀器的組成要求、使用環境的條件要求、外觀要求、性能要求等。今天咱們就一起來學習一下這些知識。

氨氮水質在線自動監測儀技術要求

氨氮水質監測儀的組成要求

    氨氮水質在線自動監測儀主要由進樣、試劑儲存、處理、分析檢測、控制等單元組成。

    進樣/計量單元：包括試樣、標準溶液、試劑等導入部分（含試樣通道和標準溶液通道）及計量部分。

    試劑儲存單元：存放各種標準溶液、試劑的功能單元，確保各種標準溶液和試劑存放安全和質量。

    物理/化學前處理單元：通過物理、化學手段去除水樣基體的干擾或（和）完成待測物富集、稀釋等。

    分析及檢測單元：由反應模塊和檢測模塊組成，通過控制單元完成對待測物質的自動在線分析，并將測定值轉換成電信號輸出的部分。

    控制單元：包括系統控制硬件和軟件，實現進樣、消解和排液等操作的部分。具有數據采集、處理、顯示存儲、安全管理、數據和運行日志查詢輸出等功能，同時具備輸出留樣、觸發采樣等功能，控制單元實現以上功能時均能提供對應的通訊協議，且通信協議滿足 HJ212的要求。

儀器的使用環境要求

環境溫度：5℃～40℃；

相對濕度：65%±20%；

電源電壓：交流電壓 220 V±22 V；

電源頻率：50 Hz±0.5 Hz；

水樣溫度：0℃～50℃。

儀器外觀要求

儀器的標識應符合GB/T 13306規定的要求，應在適當的明顯位置固定標牌，固定標牌上應包含如下內容：

1.電源類別；

2.制造廠名稱、地址；

3.儀器名稱、型號規格；

4.出廠編號；

5.制造日期；

6.檢測范圍、定量下限；

7.使用環境條件。

8.顯示器應無污點、損傷。所有顯示界面應為中文，且字符均勻、清晰，屏幕無暗角、黑斑、彩虹、氣泡、閃爍等現象，能根據顯示屏提示進行全程序操作。

9.機箱外殼應由耐腐蝕材料制成，表面無裂紋、變形、污濁、毛刺等現象，表面涂層均勻，無腐蝕、生銹、脫落及磨損現象。

10.產品組裝應堅固，零部件無松動，按鍵、開關、門鎖等部件靈活可靠。

11.產品主要部件均應具有相應的標識或文字說明。

12.產品應在儀器醒目位置標識分析流路圖。

儀器的性能要求

1.進樣和計量單元

    應由防腐蝕的材料構成，不會因試劑或試樣的腐蝕性而影響測定結果。計量單元應保證試劑和試樣進樣的穩定、準確性。而且要方便清洗和維護。

2.試劑儲存單元

    試劑所用的材質應穩定，不受儲存試劑侵蝕。儲存的試劑量能保證儀器檢測不少于 168 個試樣。在檢測時段內保持試劑一直符合儀器說明書中的規定。

3.物理/化學前處理單元

    監測時當水樣基體干擾嚴重，且傳感器自身無法克服時，應具備相應的處理單元，以消除對測定結果的干擾。另外可具有自動加熱裝置和溫度傳感器，可以設置加熱時間和溫度。要有冷卻裝置和安全防護裝置，可保持恒溫或恒壓。

4.分析及檢測單元

    儀器的分析模塊應采用防腐蝕耐高溫材料，且易于清洗。要保證檢測模塊的輸出信號應穩定。工作時信號轉換器具有將測定值轉換成相對應量的電信號輸出的功能（4 mA～20 mA DC或RS232 / RS485 接口）。整個儀器的檢測周期應不大于 60 min。

控制單元

    想要保儀器監測的精準度，設備必須具有定時測試功能。而且要有對進樣/計量、物理/化學前處理單元和分析及檢測等單元的手動和自動清洗功能。具有手動和自動校準功能，能設置自動校準周期，以及自動標準樣品核查功能。

    如氨氮在線監測儀器含有多個量程，應具有自動切換量程的功能，能夠快速顯示最終測試結果。要對所有數據、儀器參數及運行日志自動采集、存儲、處理、查詢、顯示和輸出等功能。信息儲存至少 12 個月的原始數據和運行日志。對不同測試數據要有添加標識的功能，具體標識符合 HJ 212 相關規定。

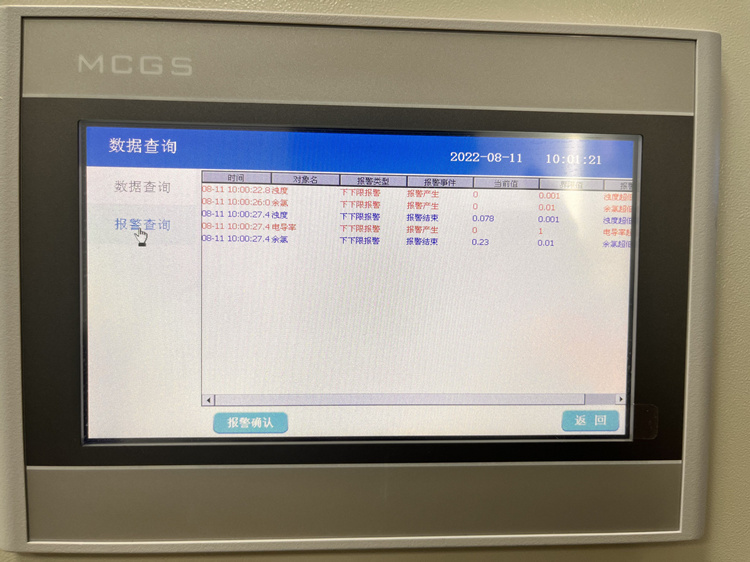

    氨氮在線監測儀器測量結果單位為 mg/L，小數點后保留 2 位數字。監測完成的參數值可以通過數字量通訊接口輸出指令、相關數據及運行日志，并可接收管理平臺的遠程控制指令，至少包含遠程啟動、遠程對時功能。不過數據傳輸應提供通訊協議，而且要滿足 HJ 212 的要求。還要實現監測數據的串口輸出與網口輸出。對于異常信息要有記錄、上傳及反饋等功能，其中至少應包括：缺試劑報警、部件故障報警、漏液報警、取樣故障報警和超標報警等。

    如果儀器遇到意外斷電且再度通電時，能自動排出斷電前正在測定的水樣和試劑、自動清洗各通道、自動復位到重新開始測試狀態的功能。若在斷電前處于加熱消解狀態，再次通電后能自動冷卻，并自動復位到重新開始測試的狀態。所有系統設置數據，包括校準數據、警報數據和運行數據，在斷電 30 天內重新連接電源時不發生變化。

   氨氮在線監測儀器應具備三級操作管理權限，一級為查詢權限，只可進行參數、數據等信息的查詢；二級為管理權限，可以對儀器進行校準、清洗、參數設置等維護、維修操作；三級為開發者權限，可以對儀器進行內核修改。

另外儀器必須有將分析廢液和清洗廢水收集、存放的功能，要按照管理要求進行處理。
